    درس بسيط في uv هاتف samsung

    السلام عليكم ورحمة الله
    أقدم درس بسيط جدا للمبتدئين مثلي في UV Mapping
    حول جهاز سامسونج Low Resolution وهو عبارة عن بوكس
    بسيط جدا لا يتعدى بضع أوجه Faces .
    نبدأ بالنتيجة النهائية التي سنحصل عليها وهي :



    أولا لدينا الصورة الأصلية التي ننطلق منها وهي جاهزة - صورة الهاتف من عدة أوجه -



    2- نقص الصورة بالفوتوشوب الى صورتان لعمل Image plane في Front و Side view كما يلي



    3- نقوم بإنشاء بوليجون بوكس كما في الصورة :

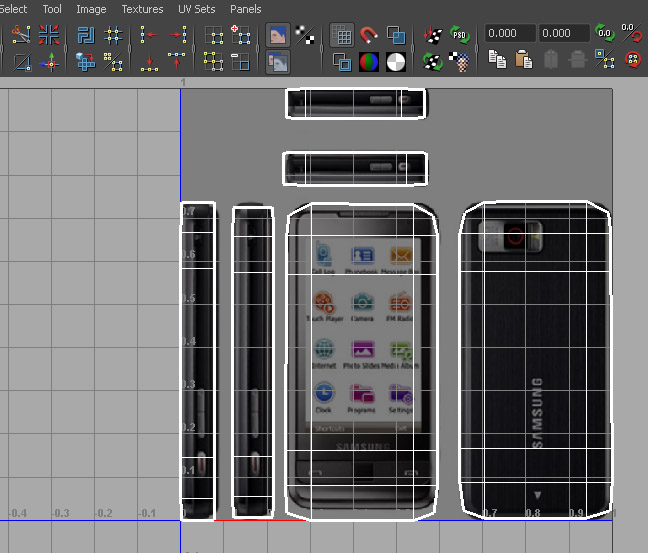

    4- نحدد البوكس ونقوم بعمل Unwrapping له وذلك بالنقر على القائمة Polygon ثم Create Uvs ثم Automatic mapping ثم نقوم بتحريك وتنظيم Shell وتصديرها للفوتوشوب وذلك بالنقر من القائمة
    Polugons ثم UV snapshot في UV EDITOR كما في الصورة التالية :



    5- نفتح الصورة في الفوتوشوب ونقوم بعمل لاير جديد ونحاول القص وعمل سكايل للمجسمات حتى تكون على
    نفس الشكل الأصلي الذي إستخرجاه من المايا مثلا كما في الصورة :



    نخزن الصورة بعد إخفاء لاير Snapshot لكي لا تظهر الخطوط في الرندر

    6- نعود للمايا ونحدد البوكس ونقوم بإضافة ماتريال جديد مثلا لامبرت Lambert وفي Color نعطيها مسار
    الصورة التي قمنا بتخزينها قبل قليل ونفتح UV Editor لتظهر الصورة .



    أخير نحصل على النتيجة الأولى وهي إخراج يسيط جدا جدا
    أرجو أن يكون الدرس مفهوما وشكرا .
    طاجين إسماعيـــــــــــــل


  2. #2
    اسجل اعجابي

    طريقة راائعة للموديلات المستعجلة

    احسنت اخي


    اشتقنا لك اخي طاجين من زمااااااااااااااااااااااااااااااااااااااااان ماشرفتنا

    اخبار الانيميشن يالله نبي عروض جديدة
