**omar 3d** · 18 / 09 / 2010, 12:43 AM

بسم الله الرحمن الرحيم

اولا هناك موضوع للأخ science مشكوراً ..أرجو من الجميع قراءته وهو مهم جدا ً .. و يشرح خصائص الضوء .. وانا حابدا بكونسبتس مقتبسة من المصدر و خارجه ..

http://www.maxforums.net/showthread.php?t=65476

**omar 3d** · 18 / 09 / 2010, 12:53 AM

---1- خصائص الضوء ---

كل ضوء لا بد ان يكون له مصدر .. وهذا المصدر يختلف في الحجم و الشدة واللون ...

الحجم يؤثر على شكل الظلال و توزيعها وعلى سلوك الضوء نفسه ...
الشدة تؤثر على استضاءه العناصر التي يواجهها الضوء

الضوء يتحرك بخطوط مستقيمة .. و هو متناهي (له decay ) اي تقل شدته كلما زادت المسافة ..
الضوء ينعكس عن الاسطح اللامعة ويشكل specular highlights.. ,وينكسر عن الاسطح الشفافة حسب معامل الانكسار لكل سطح IOR .. و يشكل تأثير caustics المعروف ..

في الاضاءة النهارية و التي سنتناولها اولا في هذا الدرس.. مصادر الاضاءة هي :

1- الشمس ولونها حسب حرارتها .. و بسبب بعدها عن الارض فإن الظلال التي تنشا عنها مستقيمة وحادة ( طبعا ليست حادة بشكل مطلق .. ولا يوجد ظلال حادة بشكل مطلق في الطبيعة) في حالة الشدة ..
وهي كما هو الضوء متناهية .. لكن عند محاكاتها في ال cg لا نجعلها متناهية .. لأن الشمس التي قطعت ملايين السنين الضوئية حتى وصلت الارض بهذه الشدة لن تلاحظ تناهيها في مسافة 5 او 100 او 1000 متر ..

2- السماء و هو مصدر مهم جدا ويغفل عنه الكثيرون و لونه يختلف حسب الوقت من اليوم. و هو مصدر متسع جدا ً و الاضاءة الصادرة عنه ناعمة ومنتشرة و تنشيء ظلال ناعمة جدا ً مصدرها كل محيط الجسم ..و تسمى environment shadowing و احدى الطرق الهامة للقيام بها في المنتال راي هي عن طريق ambient occlusion

طريقة اخرى هي عمل عدد لانهائي من الاضواء من كل الاتجاهات و عمل ظلال ناعمة لها حتى تنشي ظلال في كل الاتجاهات .. ولكن ال AO طريقة اسرع و اسهل ..

3- الضوء المنبعث ( bounce light ) وهو احدى خصائص الضوء الهامة .. و هو الذي يقوم ال GI بمحاكاته في المصيرات .. لكن هنا سنقوم به يدويا ً ..وفي مثال الاضاءة النهارية الضوء المنعكس عن الرمل في الصحراء هو bounce light ..
لاحظ انعكاس لون الخشب في الصورة التالية ..
بسبب الضوء الذي يصطدم بالخشب و ينعكس عنه ..وينعكس بلون الجسم الذي يصطدم فيه ..

لاحظ هذه الصورة ..

**omar 3d** · 18 / 09 / 2010, 10:44 AM

- محاكاة الضوء -

ذكرنا مصادر الاضاءة النهارية .. و منها نستخلص ان انواع الضوء هي:

1- Key light : الضوء الرئيسي و يتميز بالشدة، و الظلال المنبعثة عنه قوية .. و هو الضوء الأساسي في المشهد
وفي مثالنا السابق كانت ضوء الشمس .. و ممكن تكون المصباح في الغرفة او الشمعة في الظلام..

2- Fill light وهي اضاءة اقل شدة من ال key .. و تتميز بانتشارها ..وهي في مثالنا السابق السماء .. وفي الاضاءة الداخلية ممكن تكون بعض الاضواء لملء بعض المناطق المظلمة هنا و هناك..

3- Bounce Light : وهو كما تم الحديث عنه سابقا ً .. وينعكس بلون الجسم الذي اصطدم به .. و يسمى احيانا color bleeding

4- Rim light : و هو نوع لم يتم الحديث عنه .. و هي اضاءة خلفية Back lighting للجسم .. وتستخدم للاجسام بشكل منفصل عن البيئة.. ووظيفتها إظهار ال silouhette او الشكل للجسم و فصله عن البيئة التي حوله وتعطي تأثير جميل جدا ً..

هذه الانواع تستخدم بشكل كبير ايضا في اضاءة الكاركترز ..

و هنا توزيع اماكن الاضاءة

**donjwan88** · 18 / 09 / 2010, 08:10 PM

بصراحة استفدت كتير قوي من هذة المعلومات لدرجة اني بدات احط افكار معينه في الاضائة حتى الان وتوزيعاتها ولكن مش قادر اتخيل لون المشهد في الاضائة مش عارف لية

دلوقتي انا عاوز اعرف بعض المعلومات عن اضائة Low Key هل التباين يتم معالجتة من خلال برنامج مثل الفوتوشوب او الافتر افيكت والا يمكن معالجتة عادي من خلال الاضائات دخل اي برنامج ثري دي

وعندي سؤال تاني يعني مثلا ال High Key بيسيطر عليها اللون الابيض في الصورة مثل هذة الصورة كما قال اخونا science

اذا ال Low Key بيسطير علية اللون الاسود كما في الصورة القادمة

اوك طيب ازاي بقى اقدر اطلع اللون الابيض دة من الاضائة وايضا اللون الاسود ؟ ( اعتقد ان هو هو نفس السؤال اللي فوق )

**omar 3d** · 18 / 09 / 2010, 09:24 PM

الاصل انك تضبط كل شيء في الاضاءة .. لكن ممكن تزيد الكونتراست وتعدل الألوان في مرحلة الكومبزت .. لكن بنسبة 30 % ونسبة 70 % لازم تطلع من البرنامج .. لأن لو الاضاءة مش موزعة صح .. مستحيل تعدلها في الكومبوزت ...لكن لو محتاجة تقوية شوي على الاوبجكت الفلاني .. ممكن في مرحلة الكومبوزت ..

عشان هيك لازم ندرس و نفهم الاضاءة و نوزعها صح .. بألوانها الصحيحة و قيمها الصحيحة .. و نخلي مرحلة الكومبوزت للتاثيرات البسيطة . والبوست برودكشن ..

طبعا باستثناء بعض الحالات الخاصة جدا مثل ورشة حازم . واللي ممكن نخرج باسس و نتحكم فيها بشكل كبير في الكومبوزت . لكن هذه الطريقة لا تنفع إذا كان المشهد كبير و عدد الاوبجكتس و الماتيريال كبير ..

الامور التي من الممكن اضافتها في البوست برودكشن :

Color correction
Grading
DOF
Motion Blur
Environment Fog
Chromatic abbreation
Bokeh lens effects

طبعا يتطلب منا اخراج depth pass لعمل معظم هذه التأثيرات .. و يتطلب motion vector باس لعمل motion blur

طبعا معظم هذه الامور ممكن عملها في برنامج الرندر . لكن بتاخذ وقت طويل ..

**donjwan88** · 18 / 09 / 2010, 10:25 PM

اوك استاذ عمر انا حالا تقريبا انتهيت من الخامات مش ناقص غير توزيع الضاائات ممكن فكرة مبسطة لان المشكلة دي دائما بتواجهني مبعرفش اوزع الاضائات بشكل مناسب

ودة تطبيقي

اوك تمام قوي كدة استاذ عمر

طيب دلوقتي انا بدأ اظبط الخامات وحتى الان لم العب نهائيا في الوان الاضائات او في قوتها ودي تجربتي

طبعا انا استخدمت الكلر ماب + الامباينت اكلوجن في نفس الرندر

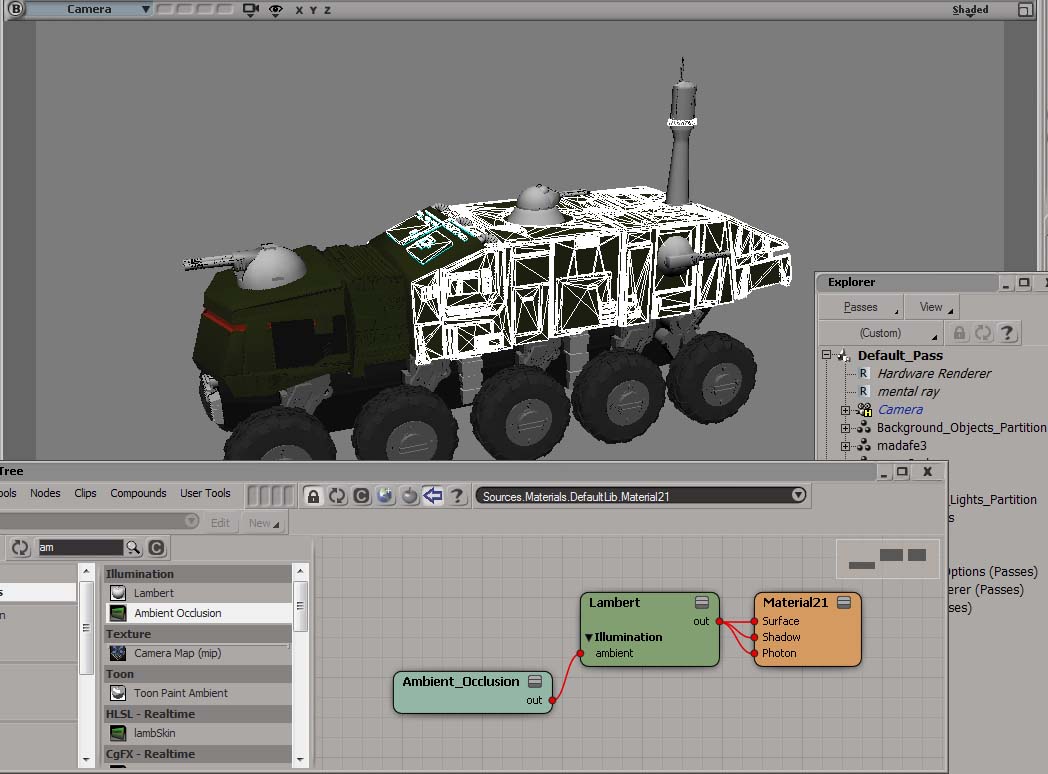

يعني مثلا في الاشكال اللي لونها بنفسجي كان شكل شجرة الرندر هكذا لاني شايف خامة lampert

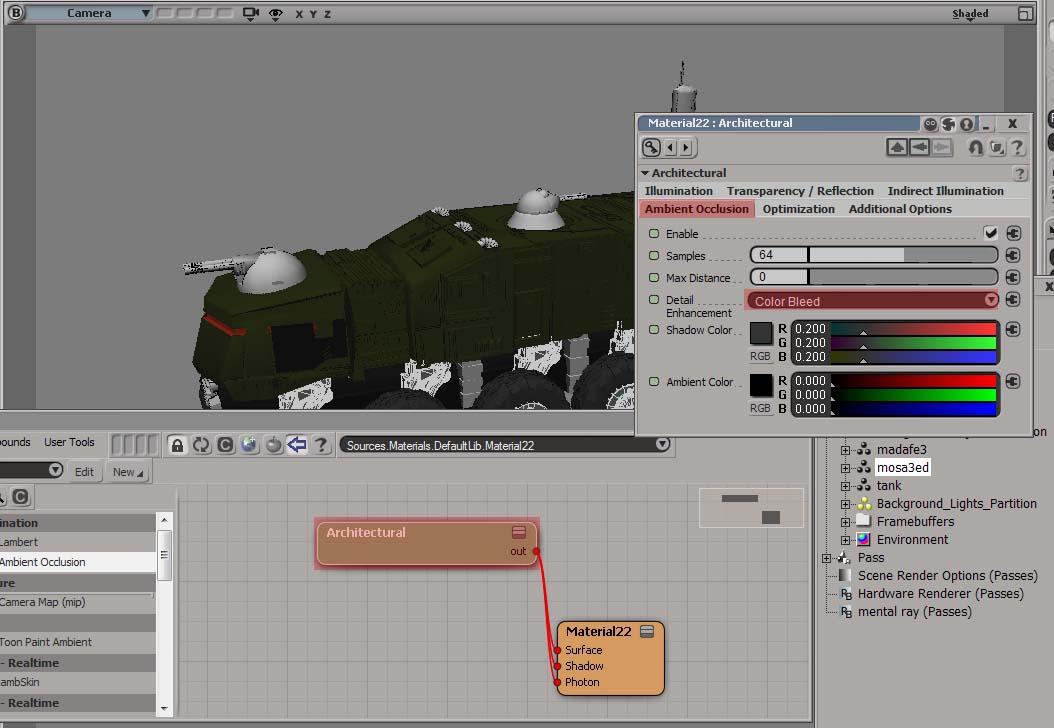

في التصاميم اللي فوق العجل كان شجرة الرندر عادية من غير ما اضع نود الامباين اكلوجن لاني مستخدم خامة architectural وهذة الخامة تحتوي على الامباينت اكلوجن ولكن يجب تفعيلة ثم يتم اختيار الامر color Bleed

مع اني حاولت استخدم نود الامباينت اكلوجن ولكن لم اجد اي تأثير فاضطريت اني استخدم امر الامباينت اكلوجن اللي في الخامة نفسها

انا حطط الشرح دة علشان الناس اللي لسة متعرفش تركيبة الخامات في السوفت اميج وعلشان بارضو كل الاعضاء ياخدوا فكرة عن كيفية عمل الامباينت اكلوجن في اي برنامج

وجاري العمل على الاضائة

ممكن استاذ عمر تشرحلنا هذة الاوامر

Color correction
Grading
DOF
Motion Blur
Environment Fog
Chromatic abbreation
Bokeh lens effects

لاني معرفش منها غير تأثير معين وهو Motion Blur

**omar 3d** · 19 / 09 / 2010, 07:16 PM

حبة حبة يا دنجوان .. انسى ال AO حاليا ً .. عاوزي نضبط التكستشر بشكل صحيح اولا ..

مع اننا مش في ورشة تكستشر .. لكن شوف هذا

http://forums.cgsociety.org/showthre...f=132&t=919549

لا تستعجل على الاضاءة .. لأن لسا هناك كونسبتس عاوزة شرح شوية ..

ايضا اعتذر ان كنت بطيء شوي في الشرح بسبب الانشغال..

**donjwan88** · 20 / 09 / 2010, 01:41 AM

اوك استاذ عمر انا حاليا هابدأ بفرد اليوفي على المجسم وان شاء الله هاحالو اعمل الخامات مشابها لخامة السيارة اللي حضرتك حطيت الرابط بتعها يعني مش نفس الخامات قوي ولكن هاحاول اعمل شكل الاتساخ زي اللي على السيارة وهاضع اليوفي والخامات في نفس الرد دة

وربنا يوفقنا جميعا

**omar 3d** · 22 / 09 / 2010, 12:34 AM

كيف نطبق هذا الكلام في برامج الثريدي ..

انواع الاضواء التي ممكن نستخدمها مختلفة ..

من اجل محاكاة الاضاءة النهارية في المنتال راي .. علينا ان نقوم ب light rig .. و هو مجموعة من الاضواء تمثل الاضاءة المنبعثة من السماء و الشمس ..

لمحاكاة اضاءة السماء .. نقوم بعمل ال environment على كرة و نضع التكستشر لتظهر في الفيوبورت ..

و نقوم بعمل مجموعة من الاضواء directional موزعة بزوايا متساوية لتشكل نصف كرة في المشهد ..

عدد هذه الاضواء غير محدد بالضرورة .. لكن كل ما كان اكثر كل ما كان ادق ..
شخصيا افضل عمل rig من 25 ضوء .. 1 عمودي على المشهد
12 بزاوية 30 عن المشهد
12 بزاوية 60 عن المشهد

و حتى نحدد الوانها . نقوم بعمل sampling لكل ضوء على حدة و الطريقة هي بالنظر إلى النقطة التي تقابل الضوء في المشهد و عمل sampling عن طريق colordropper للون السماء في تلك النقطة ..

و عندما ننتهي من عمل كل الاضواء نكون قد كوننا مجموعة من الاضواء التي تعكس إضاءة السماء على الأرض.

ومن ثم نقوم باختيارها كلها و فتح الا properties و نقوم بتغيير ال intensity لها كلها مرة واحدة حتى نحصل على إضاءة جيدة .. انتبه إلى انه ستضاف إضاءة الشمس والتي هي الاضاءة الاساسية ..

key to fill Ratio :
كما ذكرنا بأن ال key light هي إضاءة الشمس و ال fill هي اضاءة السماء
يذكر جيرمي بيرن في كتابه بأن نسبة ال key to fill يجب ان تكون حول ال 0.5 .. حتى تحصل على توازن بين الاضاءات

يعني لو كانت intensity للشمس 1 تكون مجموع الاضواء للسماء 0.5 .. يعني كل ضوء = 0.5 / عدد الاضواء .

ملاحظة : هناك من يستخدم spot lights في محاكاة السماء مثل jermey birn إلا ان alex alvarez استخدم directional في محاكاته للاضاءة النهارية الخارجية .. شخصيا افضل ال directional لأنها عامة و لايوجد لديها cone ..

لمحاكاة الشمس من الممكن استخدام الاضاءات التالية :

1: infinite light ( directional . وهي اضاءة تأتي من مساحة لامحدودة و بالتالي الظلال مستقيمة .. وهي جيدة لمحاكاة الشمس .

2: من الممكن استخدام سبوت لايت على ان يتم وضعه على بعد كبير جدا من المشهد حتى يعطي ظلال شبه مستقيمة ..

3: من الممكن استخدام mental ray sphere area light مع وضعها على مسافة بعيدة جدا ً

شخصيا افضل mental ray area sphere لأنها تعطي ظلال واقعية .. مع العلم اننا لن نضع decay عليها ..

و للتحكم بنعومة الظلال من خلال حجم الsphere .. كلما كانت أكبر كان مصدر الضوء أكبر و بالتالي scatter radius للظلال اوسع و بالتالي انعم

يجدر الاشارة إلى انه لا يوجد ظلال حادة كما هو الحال في الوضع الافتراضي .. لذلك يتوجب تنعيم الظلال قليلا ً ..

**المتيوتي** · 07 / 10 / 2010, 10:46 PM

الاخ عمر كفى ووفى
اضافة تطبيقية لما سبق شرحه

الاضاءة area هي المفضلة في اغلب انماط الاضاءة لانها تتأثر بتغيير الحجم
مثلا ان اردت ان اجعل الضل حادا اضع الاضاءة صغير
ان اردت ان يكون الضل حوافه ناعمة اقوم بتكبيرها

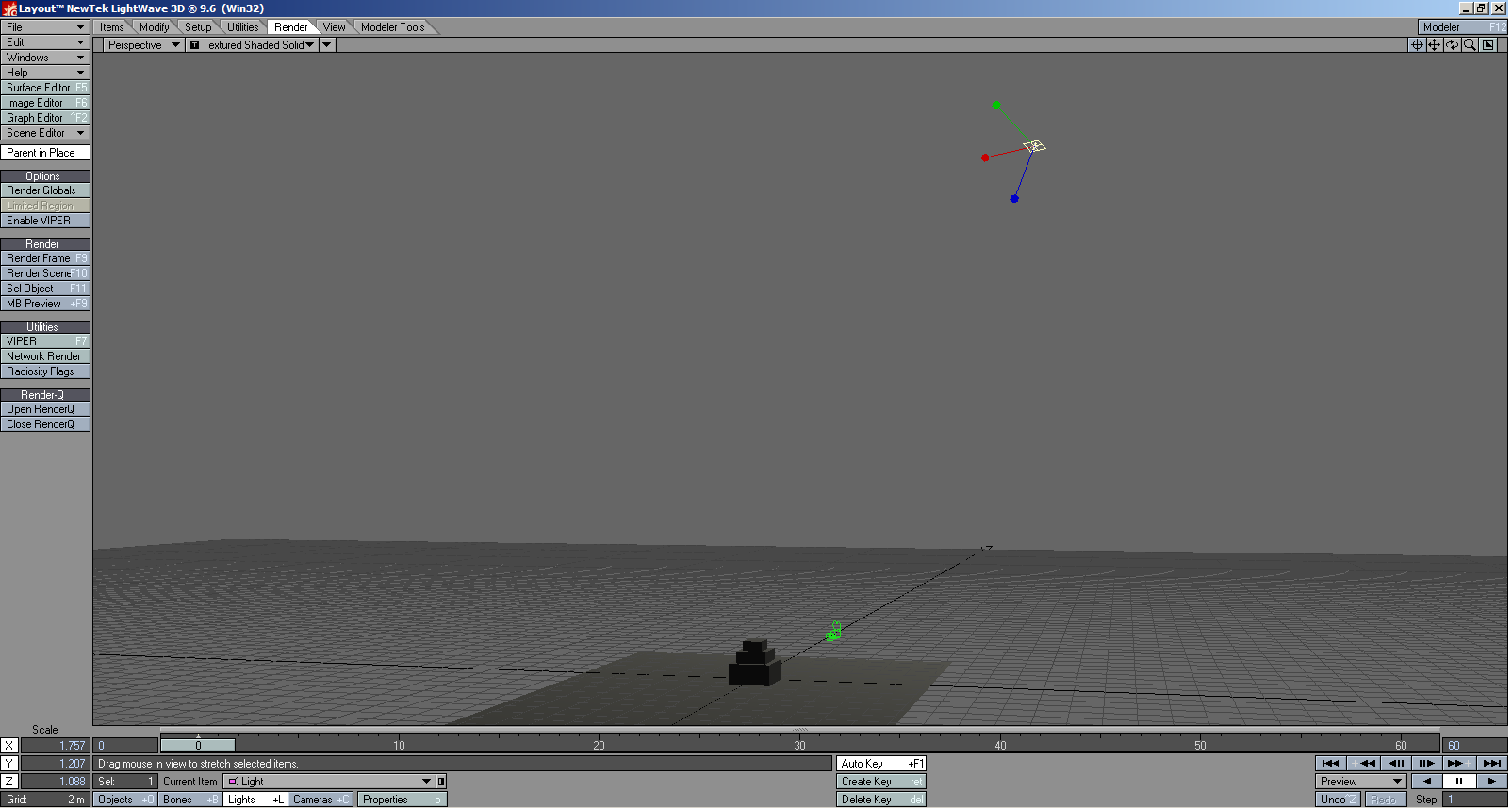

وهنا الصور تشرح اكثر

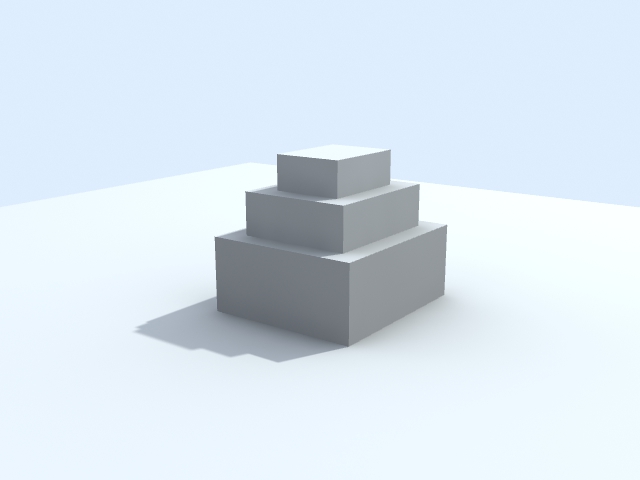

هذه النتيجة

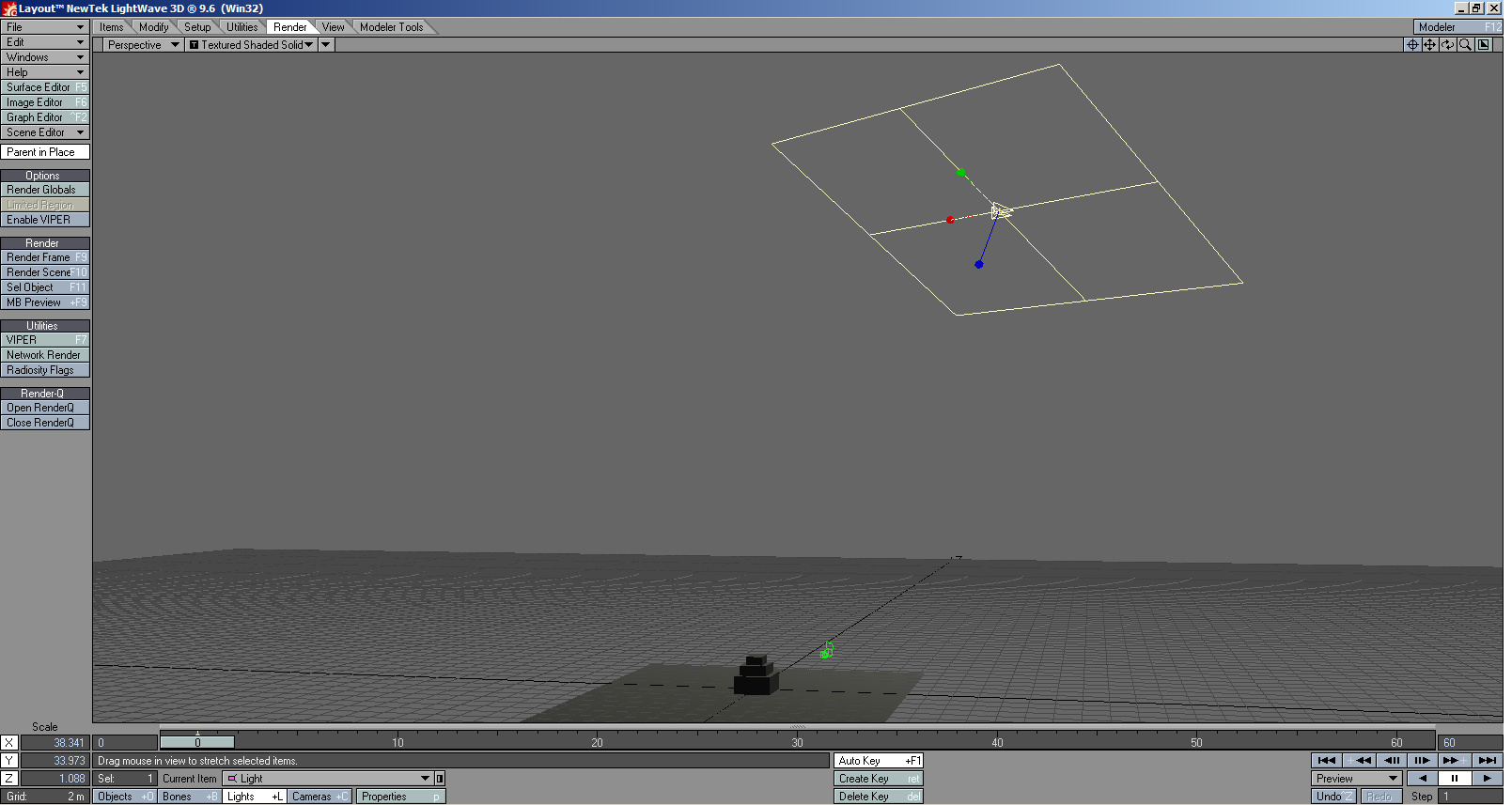

الان شوي اكبر

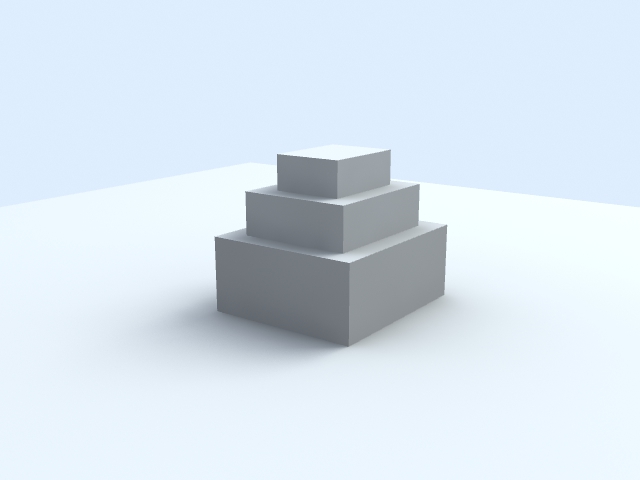

وهذه النتيجة

اكبر

**المتيوتي** · 07 / 10 / 2010, 10:49 PM

يجب مراعاة الحجم عند التوقيت
مثلا الضهر يكون الضل حادة وعموديا ...فيجب ان تكون الاضاءة صغيرة حتى تعطينا نتيجة واقعية
ان كان التوقيت بعد العصر إلى المغرب تكون الاضاءة مائلة وحوافها ناعمة ..في هذه الحالة يجب ان تكون الاضاءة كبيرة
