V5 - DIY :C.N.C 2 in1 (3dprinter+Laser engraving )

تقليص
X

  • تصفية - فلترة
  • الوقت
  • عرض
إلغاء تحديد الكل
مشاركات جديدة

  • #46
    المشاركة الأصلية بواسطة adam-adam مشاهدة المشاركة
    في شوق لرؤية النتيجة النهاية ورؤية منتج مطبوع 3d وحفر ليزر

    كنت اتمني فقط تسجيل فيديوهات للخطوات بحيث يستفيد منها أي أحد يريد التطبيق في دولة اخرى وهكذا.

    بالتوفيق دوما ومتابع لكل الخطوات من البداية وإن شاء الله حتى النهاية.

    وبالتوفيق دوما
    كنت ارغب برفع فيديوهات لكني اكتشفت إنها سوف تكون طويلة جداً جداً ومملة جداً
    مثلاً هذه القطعة

    اخذت مني 3.5 ساعة حتى الإنتهاء منها فأنا في النهاية لا اعمل على ماكينة High End هي ماكينة تصنيع يدوي ولها حدود وإمكانيات تختلف عن الماكينات الباهظة الثمن جداً
    ولست ادري من هذا الذي سوف يجلس ويشاهد هكذا فيديو وحتى لو قمت بتسريعه فهو سوف يكون طويل أيضاً اكثر من نصف ساعة على أقل تقدير .
    لكن لو احد الآن أو في المستقبل لديه أي استفسار سوف احاول الإجابة عليه


    تعليق


    • #47
      المشاركة الأصلية بواسطة adam-adam مشاهدة المشاركة
      الليزر المستخدم هنا هو 800 MW وانا افكر في استخدام 15000 MW لإني افكر ايضاً في استخدامها في قطع الخشب والإكرليك وأتامل ان يكون الليزر قوي لكي يقوم بعمل Engraving على الـ ستانلس ستيل
      أو شيء شبيه بهذا الفيديو


      تعليق


      • #48
        هذا هو تقريباً الشكل النهائي للماكينة مع العلم ان هناك بعض القطع التي رأيت من الأفضل عدم تركيبها الآن حتى البدأ بالتشغيل وحل المشاكل التي سوف تطرأ لاحقاً .
        لكن حتى اللحظة لازال هناك الكثير لإنجازاه :

        التوصيلات الكهربائية والإلكترونية .
        إدارة الكابلات [ والتي حتى اللحظة لا املك ادنى فكرة كيف سوف اقوم بتوصيلا
        صناعة القاعدة .
        صناعة الكفر الخارجي .

        في البداية سوف ابدأ بالقطع الإلكترونية والكهربائية حتى ادرك حجم الكنترول وبعدها القاعدة ثم إدارة الكابلات وفي النهاية الكفر الخارجي ثم البدأ بالتشغيل الإختباري






































        تعليق


        • #49
          Phase 1- Chapter 4-Electronic assembly
          هذا Chapter خاص بسؤال saded بخصوص طريقة توصيل المحركات الخطوية والعناصر

          في البدء يحب فهم المخطط الكهربائي الخاص بالتوصيلات والحساسات والإضافات المحلقة .






          تعليق


          • #50
            ما شاء الله

            اللهم بارك

            أخي هذا الجهاز

            ماذا ستستفيد منه؟ وما المنتجات التى يستطيع عملها.
            الحمد لله

            تعليق


            • #51
              المشاركة الأصلية بواسطة adam-adam مشاهدة المشاركة
              ما شاء الله

              اللهم بارك

              أخي هذا الجهاز

              ماذا ستستفيد منه؟ وما المنتجات التى يستطيع عملها.
              هل تقصد الماكينة نفسها ام المتحكم الذي وضعت صورته في الرد السابق ؟


              تعليق


              • #52
                عفوا أخي

                اقصد المكاينة ما الفائدة التجارية التى ستعود عليك منها وماذا يمكنها أن تفعل...

                هل ستطبع مجسمات ثري دي وبأي قياسات. ومثل ماذا يمكنها أن تضبع لو هناك صور للمجسمات والادوات التى يمكنها طباعتها...

                وهل ستطبع على الملابس وهكذا...

                بالنسبة لقوة الليزر لقد ذكرت أخي أنها 15000 وما فهمته أنه كلما زاد الرقم كان أفضل والنتائج أكبر فايضا نريد منكم شرح مبسط الفرق بين 800 مثلا والـ 15000 وأكبر نسبة تم الوصول لها أعلى من 15000

                وهكذا...

                لقد كنت اطبع منذ أيام بعض الأشياء على مجسمات (حفر كلام بالليزر وشاهدت المكاينة) وفكرتها كانت بسيطة فأحببت أعرف تفاصيل أكثر.


                وشكرا لكم اخي
                الحمد لله

                تعليق


                • #53
                  المشاركة الأصلية بواسطة adam-adam مشاهدة المشاركة
                  عفوا أخي

                  اقصد المكاينة ما الفائدة التجارية التى ستعود عليك منها وماذا يمكنها أن تفعل...

                  هل ستطبع مجسمات ثري دي وبأي قياسات. ومثل ماذا يمكنها أن تضبع لو هناك صور للمجسمات والادوات التى يمكنها طباعتها...

                  وهل ستطبع على الملابس وهكذا...

                  بالنسبة لقوة الليزر لقد ذكرت أخي أنها 15000 وما فهمته أنه كلما زاد الرقم كان أفضل والنتائج أكبر فايضا نريد منكم شرح مبسط الفرق بين 800 مثلا والـ 15000 وأكبر نسبة تم الوصول لها أعلى من 15000

                  وهكذا...

                  لقد كنت اطبع منذ أيام بعض الأشياء على مجسمات (حفر كلام بالليزر وشاهدت المكاينة) وفكرتها كانت بسيطة فأحببت أعرف تفاصيل أكثر.


                  وشكرا لكم اخي
                  الماكينة سوف تعمل على قياسات متوسطة الحجم
                  740X654X300 نظرياً
                  تجارياً لم افكر في استثمارها ربما في وقت لاحق افكر في ذلك
                  أما ما الفائدة التي سوف تعود عليه فهي أنني أعمل في مجال التصميم والإنتاج الصناعي وقبل البدء في الإنتاج احتاج للتأكد من أن التصميم أو الموديل الذي قمت بعمله يعمل كما يجب ولا يوجد به اي مشاكل واحتاج هذه الأداة لتنفيذ ذلك .


                  بالنسبة لليزر أغلب مكنات الليزر تقاس في العادة بوحدة الواط وليس بـ ملي وات [ كل الف ملي واط تساوي واحد واط ]
                  الفرق في الإستطاعة كبير لكن هل سوف يستطيع رأس ليزر بقوة 15 وات عمل حفر على الملابس والجلد بالتأكيد بإمكانه ذلك !

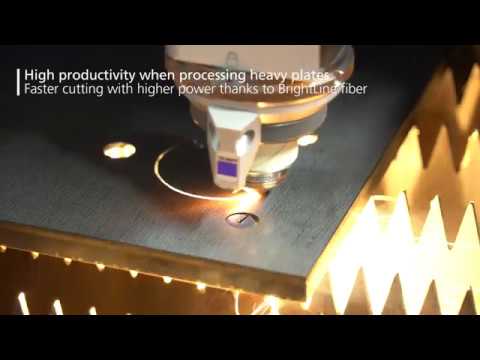

                  أما اعلى رقم تم الوصول [ بحسب ما شاهدته بنفسي ] هو 6000 واط يقطع حتى سماكة 25 مم Mild Steel لكن هذه المكائن في العادة اسعارها مرتفعة جداً [ مليون دولار وانت طالع ]


                  تعليق


                  • #54

                    1- مصدر الطاقة الخاص بسخان رأس الطابعة
                    2- منافذ تغذية المحركات [ أوامر الدوران يمين او يسار ] مع اسماء المحاور
                    3- منفذ الطاقة الرئيسية انا اخترت 24 فولت تيار مستمر مع ملاحظة ان رأس الطابعة لدي هو 12 فولت
                    4- فيوز للسخان السرير
                    5- مصدر تغذية السرير هنا لن استعمله لإني أخترت سخان 750 وات يعمل على تيار 220 فولت تيار متردد
                    6- حساس حرارة السرير [ لن استعمله لإنه لدي سخانين ]
                    7- منفذ الداتا الخاص بالشاشة التي تعمل باللمس
                    8- منفذ SD إضافي [ لن استعمله ]
                    9- منفذ 50 PIn وهو محجوز بالكامل لـ Duet Expansion Header Breakout وهذه القطعة تسمح لي بإضافة دريفرات منفصلة خاصة للمحركات
                    10- منفذ لتركيب حساسات إضافية سوف اشرحها لاحقاً
                    11- منفذ لتركيب حساس قياس الإرتفاع [ لا اعلم إن كانت الترجمة صحيحة ] للمحور Z
                    12 - منفذ تغذية الشاشة
                    13 - منفذ الشبكة وفي حالتي هوWIFI
                    14- كرت ذاكرة من نوع SD USB 2.0
                    15 ـ منفذ USB نوع usb micro
                    16- إعادة تشغيل
                    17 - حساسات الحرارة لرأس الطابعة اللي بعده هو الـ LIMIT SWITCH
                    18- منافذ التحكم بسرعة المرواح
                    19 - منافذ التحكم بالمراوح [ الفرق بين هذه والتي في 18 هي إنها تعمل بإستمرار بدون التحكم في السرعة ]
                    20 - منفذ 5 فولت


                    تعليق


                    • #55
                      حفظكم الله أخي الكريم

                      احتاج للتأكد من أن التصميم أو الموديل الذي قمت بعمله يعمل كما يجب ولا يوجد به اي مشاكل واحتاج هذه الأداة لتنفيذ ذلك .
                      هل تقوم بعمل موديل 3d

                      ثم هذه الأداة تساعدك على طباعته أولا


                      هذا سؤال...


                      السؤال الثاني... كنت في زيارة لمصنع بعد عمل المجسم الثري دي مثلا: حصان بمقاسات حقيقية للحصان يتم طباعته بعد ذلك أو يتم نحته بعد ذلك على الماكينة

                      هل هذا ما تقصده

                      وأن هذا الجهاز الذي تقوم بتصنيعه يساعدك على عمل نموذج مصغر من _حصان مثلا لتعرف العيوب قبل انتاجه بشكل كبير.


                      أرجو أعطي مثال بحيث تقرب لي المشهد واسف على تعبك.
                      الحمد لله

                      تعليق


                      • #56
                        المشاركة الأصلية بواسطة adam-adam مشاهدة المشاركة
                        حفظكم الله أخي الكريم



                        هل تقوم بعمل موديل 3d

                        ثم هذه الأداة تساعدك على طباعته أولا


                        هذا سؤال...


                        السؤال الثاني... كنت في زيارة لمصنع بعد عمل المجسم الثري دي مثلا: حصان بمقاسات حقيقية للحصان يتم طباعته بعد ذلك أو يتم نحته بعد ذلك على الماكينة

                        هل هذا ما تقصده

                        وأن هذا الجهاز الذي تقوم بتصنيعه يساعدك على عمل نموذج مصغر من _حصان مثلا لتعرف العيوب قبل انتاجه بشكل كبير.


                        أرجو أعطي مثال بحيث تقرب لي المشهد واسف على تعبك.
                        هل تقوم بعمل موديل 3d : بالطبع كما تلاحظ ان الجزء الأكبر من العمل كان في التصميم على الحاسب .
                        نعم اقوم بعمل تصميم بالقياسات الحقيقة 100% مطابق لما سوف يتم إنتاجه .
                        القياسات الكبيرة والضخمة
                        السؤال الثاني... كنت في زيارة لمصنع بعد عمل المجسم الثري دي مثلا: حصان بمقاسات حقيقية للحصان يتم طباعته بعد ذلك أو يتم نحته بعد ذلك على الماكينة
                        أنا عندما قمت بوضع قياسات حجم الماكينة وضعتها على حسب ما اقوم بتصميمه وفي حالتي لم احتج يوماً لمجسم او قطعة اكثر من 500 ملم لكن لو حدث وصادف وجود عنصر بهذه الحجم العملاق فلا مشكلة بالإمكان تقسيمه إلى عدة قطع ، وجمعهم في وقت لاحق .
                        هذا الفيديو يوضح ما اريده مع الأخذ بعين الإعتبار عدم المقارنة مع KUKA


                        تعليق


                        • #57
                          ممتاز أخي

                          تابع العمل واستمر

                          أحسن الله إليكم ويسر لكم.
                          الحمد لله

                          تعليق


                          • #58
                            يا سلاااااااام ممتاز جدا جدا أخي يمان، ما شاء الله عمل ممتاز وتقدم رائع و همة قوية أتمنى لك التوفيق و النجاح الكبير في التصميم والتنفيذ و ان تكون التجارب موفقة من غير صعوبات أو معوقات
                            تحياتي
                            alm7treef
                            Darkness cannot drive out darkness; only light can do that. Hate cannot drive out hate; only love can do that. Martin Luther King, Jr.

                            تعليق


                            • #59
                              ممتاز أن أرى موضوع كهذا في المنابر
                              دائما ما كنت أتمنى وجود تصاميم صناعية في عدة مجالات علمية
                              بل وحتى إنشاء قسم خاص
                              لكن نادرا ما يوجد شخص يشتغل في هذا الإختصاص
                              الله إكثر من أمثالك

                              أتمنى لك التوفيق والنجاح في مشروعك
                              أنا عندي نصيحة واحدة
                              حاول المشاركة في أقوى حصة ومنافسة علمية عربية
                              وهي حصة نجوم العلوم وهي الآن في موسمها العاشر
                              لا أدري هل أنت متابع لها
                              صراحة هي تهتم بالمخترعين العرب وتساعدهم وتسهل لهم في إنجاز مشروعهم
                              من البداية لغاية التسويق فهناك متخصصين من مختلف بقاع العالم يساعدون المخترع
                              في مساره
                              فسجل نفسك هناك خصوصا لو تأتيهم ببروتوتايب شغال

                              http://www.starsofscience.info/applynow/sos.html

                              وهذا مثال مقارب لأخذ فكرة
                              https://www.youtube.com/watch?v=Z1_-I-nBx8w

                              https://www.youtube.com/watch?v=G5-9cWLUHW4

                              https://www.youtube.com/watch?v=JGwshKhbtxo

                              https://www.youtube.com/watch?v=_k2zh3xYTOk
                              ليس مهم أن تتعلم برنامج ولكن الأهم أن تعرف ماذا ستفعل به

                              تعليق


                              • #60
                                اللله يبارك يماني واسف على اسم
                                بالنسبة للمحركات الخلوية ، هل ممكن شرح لكيفية اختيارها مثلا لو الواحد صمم مكنة cnc صغيرة، ماهي المحركات اللازمة خصوصا اذا استعملنا كمواد للقطع مثل الخشب او المنيوم....
